Экспериментальные работы и стенды
Компания «Моделирующие системы» спроектировала и смонтировала уникальный по своим характеристикам стенд, который установлен в Обнинском Государственном Техническом Университете Атомной Энергетики (ОГТУ АЭ) и предназначен для проведения гидравлических экспериментов на уменьшенной гидродинамической модели (ГДМ) корпусного ядерного реактора.

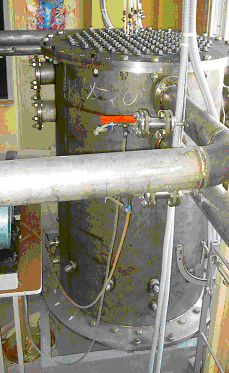

Рис. 1 Гидродинамическая модель реактора четырехпетлевой установки. |

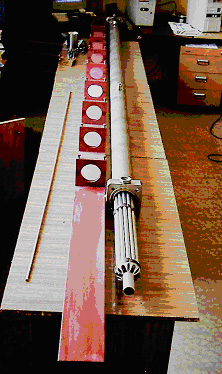

Рис. 2 Полномасштабная модель тепловыделяющей сборки реактора. |
Уникальной особенностью стенда является возможность проведения прецизионных измерений расходов в любой из кассет, имитирующих тепловыделяющие сборки полномасштабного реактора. Экспериментально получаемая картограмма расходов используется для обоснования технических решений и режимов эксплуатации корпусного реактора.

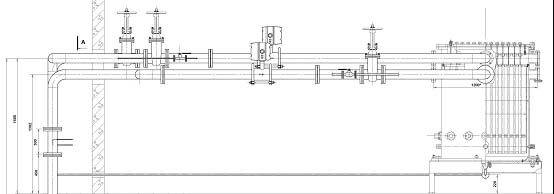

Рис.3. Компоновка ГДМ и трубопроводов стенда (фрагмент общего вида).
Для обоснования конструкции каналов-имитаторов создан экспериментальный участок с полномасштабной моделью тепловыделяющей сборки реактора. Полученные на нем экспериментальные данные, а также многочисленные серии экспериментов на других стендах, позволили обосновать конструкцию ГДМ.
Реализованная система измерений теплогидравлических параметров, включающая как промышленные средства измерения расходов и перепадов давления, так и работающие параллельно с ними средства лабораторной системы измерений, позволяют использовать стенд для научно-исследовательских работ, а также для обучения студентов.
|
